Återställning

Allmänt

Tidsram

• Återställning ska påbörjas senast 10 arbetsdagar efter återfyllning, om inte annat avtalats.

• Arbetsområde och upplagsplats ska vara städade och undanröjda senast 10 arbetsdagar efter återställning. Tillfälliga färgmarkeringar ska avlägsnas.

Materialkrav

• Återställning ska ske med material av samma typ och standard som det som tagits bort.

Vintertid

• Återställning under vintertid (normalt 15 november – 15 april) betraktas som tillfällig.

• Permanent återställning, inklusive slitlager, ska utföras efter vinterperioden, senast 15 juni, om inget annat överenskommits.

• Permanent återställning under vintertid får endast ske efter särskilt godkännande från samhällsbyggnadskontoret.

• För beläggningar utförda vintertid gäller förlängd garantitid.
  (se kapitel 7 LÄNK).

Kvalitetskrav

• Alla återställningar ska uppfylla fastställda funktionskrav.

• Bristfälligt utförda återställningar som påverkar trafiksäkerhet, framkomlighet eller växtlighetens livsbetingelser ska omedelbart åtgärdas av ledningsägaren.

Åtgärder vid brister

• Vid undermåligt arbete har samhällsbyggnadskontoret rätt att utföra återställningen på ledningsägarens bekostnad. (se kapitel 10) LÄNK

Återfyllning

Materialkrav – Terrassnivå och underliggande fyllning

• Återfyllning under terrassnivå ska ske med befintligt material eller med material av samma typ och kvalitet.

• Resterande fyllning ska hålla minst kvalitet motsvarande materialtyp 3 enligt AMA Anläggning 17, tabell CE/1.

• Fyllmassor ska vara fria från främmande ämnen såsom lera, asfalt, byggavfall och annat skräp.

• Återfyllning med fruset material är inte tillåtet. Snö och is ska avlägsnas före utläggning av nästa lager.

Kringfyllning runt ledning

• Ska utföras enligt ledningsägarens krav och föreskrifter.

Materialkrav – Överbyggnad

• Material ska uppfylla kraven enligt AMA Anläggning 17, tabell DC/1 (se tabell nedan).

• Lagertjocklekar specificeras i separata tekniska krav eller ritningar.



Packning

Packning av fyllnadsmassor

• Packning ska utföras enligt AMA Anläggning 17, tabell CE/3, DCB/2 eller DCB/3.

• Endast ofruset material får packas.

• Om traditionell komprimering inte är möjlig, till exempel vid korsande ledningar, kan vattenpackning eller skumbetong användas.

Utförandeprinciper

• Packning ska ske lager för lager med flera överfarter per lager.

• Fukthalten i materialet ska kontrolleras och anpassas.

• Särskild noggrannhet krävs vid svåråtkomliga områden som runt brunnar.

• I vissa fall kan större ytor behöva friläggas för att möjliggöra korrekt användning av packningsutrustning.

Asfaltbeläggning

Beläggningsarbeten

Tidsramar:

• Beläggning ska utföras senast 10 arbetsdagar efter återfyllning om inget annat avtalats. Underlåtelse kan leda till påföljder (se kapitel 10). LÄNK?

Vintertid (15 november – 15 april):

• Schakt ska täckas med varm asfalt eller AG med förhöjd bindemedelshalt.

• Tillfällig beläggning ska tas bort efter vinterperioden och ersättas med permanent beläggning senast 15 juni, om inte annat avtalats.

• Alternativt får tillfällig beläggning fräsas ned till erforderligt djup i samråd med beställaren.

• Permanenta beläggningar som utförs under vintertid ges 6 månaders förlängd garantitid.

Anmälan:

• Anmälan ska göras till samhällsbyggnadskontoret före beläggningsarbetet.

• Samhällsbyggnadskontoret och ledningsägaren ska ges möjlighet att besiktiga betäckningar innan beläggning.

Beläggningsytor

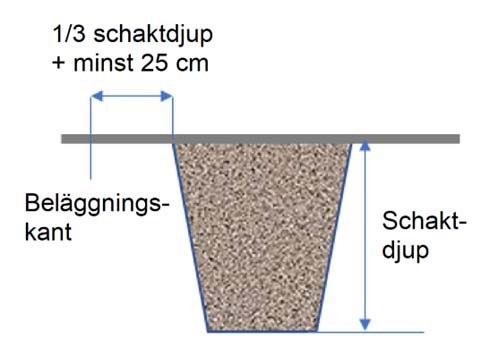

• Beläggningskanten ska förskjutas ut från schakten med en tredjedel av schaktdjupet + minst 25 cm på alla sidor.

• Om avståndet till kantstöd, brunn, gammal lagning eller annan fast anläggning är <0,5 m ska hela remsan tas bort och beläggas på nytt.

• Gång- och cykelbanor >2 m: om >50 % påverkas, ska hela ytan beläggas.

• Gångbanor/refuger <2 m: hela ytan ska återställas.

• Om kvarvarande beläggningsyta <10 m² efter ovanstående regler, ska den också bytas.

Skarvar

• Undvik skarvar i hjulspår. Flytta skarv till minst körfältsmitt eller enligt anvisning från samhällsbyggnadskontoret.

Nylagda ytor

• Ingrepp får inte ske i ytor som lagts inom de senaste 5 åren. Undantag medges endast i särskilda fall, med skärpta återställningskrav.

Stödremsa

• Utförandekrav enligt AMA Anläggning 23, avsnitt DCB.

• Samma beläggningstyp och tjocklek som befintlig.

• Asfaltyta ska kantskäras/-sågas före återställning. Kanter ska vara raka, kvadratiska eller rektangulära.

• Kanter ska limmas med asfaltlösning/emulsion före beläggning.

• Efter beläggning ska skarvar förseglas med 5–10 cm remsa asfaltlösning/emulsion och avsandas med förseglingssand.

• Anslutningar till kantstöd, väggar, betäckningar etc. ska vara täta och utan glipor.

• Ojämnheter får inte överstiga 6 mm mätt med 3 m rätskiva i valfri riktning.

Grusvägsbeläggning

• Slitlagret ska utföras enligt AMA  Anläggning 23, avsnitt DCB. 4, samt anvisningar från samhällsbyggnadskontoret.

Platt- och stenbeläggning

Återställning av plattor och sten

Ytregler:

• Samma regler för återställning av yta som för asfalt gäller även för platt- och stenläggning.

Materialkrav:

• Endast hela plattor/stenar får användas.

• Begagnat material ska vara rengjort och fritt från tidigare fogmaterial.

Utförande:

• Plattor och sten sätts i 50 mm sättsand.

• Förband ska följa omkringliggande mönster.

• Gatsten ska läggas med den slitna sidan uppåt.

• Fogar fylls med stenmjöl som sopas ned, överflöd tas bort.

• Anslutningar till kantstöd, väggar, brunnar och stolpar ska vara täta och noggrant utförda.

• Flexibel hårdfog ska användas

Kvalitet och toleranser:

• Ytan ska vara jämn.

• Maximal ojämnhet: 6 mm vid kontroll med 3 m rätskiva i valfri riktning.

• Snubbelfarliga kanter får inte överstiga 5 mm.

Kantstöd

• Kantstöd återsätts enligt anvisningar från samhällsbyggnadskontoret.

• Platt-, sten- och asfaltyta ska ligga 5 mm över kantstöd.

Betäckningar

• Betäckningar ska placeras 0–5 mm under beläggningsytan eller anpassas till omgivande marknivå.

• Om betäckningen delvis ligger utanför beläggningsytan ska den omges av cirka 25 cm asfalt (minst 50 mm tjock) eller smågatsten.

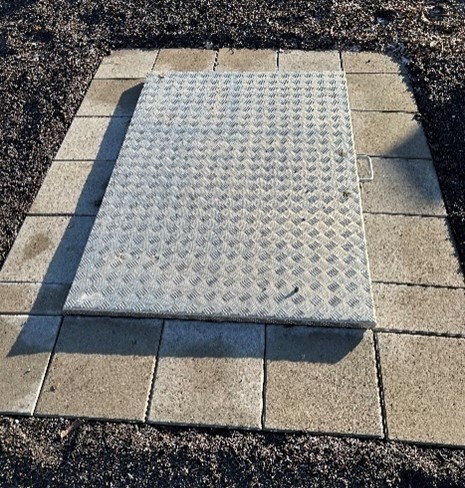

• Rektangulära betäckningar på nedstigningsbrunnar i gräsytor ska alltid omges av en plattrad (350x350 mm) för att underlätta gräsklippning.

• Bild på nedstigningsbrunn med plattrad):



Betäckningar – Friläggning och Justering

• Överasfalterade eller överlagda betäckningar ska friläggas av den som utfört beläggningen, oberoende av garantitid eller garantibesiktning.

• Vid justering av betongbrunnar får endast betongpassdelar och högst en plastring användas. Den totala höjden för passdelar får inte överstiga 250 mm.

• Justering och packning ska utföras inom en radie av cirka 1,0 meter runt betäckningen, i väl packade lager.

• Betäckningens centriska placering i förhållande till brunnsdel ska kontrolleras i samband med färdig justering och asfaltering.

Parkmark

Återställning av växtjord och gräsytor

• Anmälan: Innan växtjord påförs ska anmälan göras till samhällsbyggnadskontoret.

• Återfyllning: Ska utföras enligt normalsektion och med befintligt material upp till nivån för växtjord.

• Växtjord: Ska anpassas till platsens förhållanden och får inte innehålla stenar större än 10 mm i klippta ytor. Om gränsen överskrids kräver samhällsbyggnadskontoret omläggning av hela ytan. Jordprov kan komma att krävas.

• Gräsyta: För klippta gräsmattor kan återställning med rullgräs krävas. Återställningsmetod bestäms i samråd med samhällsbyggnadskontoret.

• Grässådd: Typ av fröblandning beslutas av parkingenjör vid Park och Landskap i projekteringsskedet för varje projekt.

Naturmark

Återställning av naturmark

• Återställning av naturmark ska alltid föregås av särskild överenskommelse med samhällsbyggnadskontoret.

• Vid grässådd beslutas fröblandning av parkingenjör vid Park och Landskap under projekteringsskedet för varje enskilt projekt.
