Sättning av fundament

Sättning av fundament

• Fundament får inte placeras på privat mark.

• Vid placering av belysningsfundament ska följande avstånd och förhållanden beaktas:

  • Minst 60 cm från kantstöd

  • Minst 60 cm från kabelskåps högra sida

  • Minst 25 cm från beläggningskant, utanför stödremsa

  • Inte framför bostadsfönster

  • Inte för nära träd (för att undvika ljusskuggning vid framtida tillväxt)

  • Undvik påkörningsrisk vid korsningar, infarter och parkeringar

  • Eftersträva placering på samma sida av gata eller väg

  • I parkmark: minst 50 cm från vägkant

Fundamenttyper och montering

• Belysningsstolpar: Fundament av typ Cetong eller likvärdig, minst 108/900

  • Vid placering i slänt kan dimension på fundament behöva anpassas.

• Pollare: Fundament av typ Cetong eller likvärdig, 108/700

Montering – Pollarfundament:

• Placeras på komprimerad bädd av samkross, minst 100 mm

• Återfylls med samkross (0–35 mm) i tunna skikt (max 150 mm), handstötta

• Komprimeras till nivå där vibreringsmaskin kan användas

• Fundamentets överkant ska ligga i färdig marknivå

Montering – Stolpfundament:

• Placeras på komprimerad bädd av samkross, minst 100 mm

• Återfylls med samkross (0–35 mm) i tunna skikt (max 150 mm), handstötta

• Komprimeras till nivå där vibreringsmaskin kan användas

• Fundamentets överkant ska ligga 5–10 cm ovan färdig marknivå

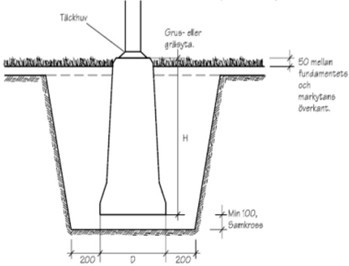

  Bild: Fundamentsättning: Fundamenttyp SJ/2 och SJ/4 – Montering och rördragning

Placering och återfyllnad

• Fundamentet placeras på en komprimerad bädd av samkross, minst 100 mm.

• Återfyllnad sker med samkross (0–35 mm) i tunna skikt (max 150 mm), som handstöts upp till nivå där vibreringsmaskin kan användas.

• Fundamentets överkant ska ligga 10 cm ovanför färdig marknivå.

Röranslutning

• Anslutning till fundament ska ske med flexböj av SRN-klass.

• Rören ska stickas in i fundamenten och vara dragbara även efter återfyllnad.

• Rören mellan fundamenten ska förses med dragtråd.

• Inga kraftiga böjar får förekomma mellan fundament.

• Rör i fundament ska vara fasade.

Draggropar och skyddsåtgärder

• Vid långa eller böjrika rördragningar ska draggropar förberedas.

• Efter att fundamenten satts ska de täckas med fiberduk eller motsvarande för att förhindra att rören fylls med grus eller skräp.

• Det ska vara dragbart mellan fundamenten.

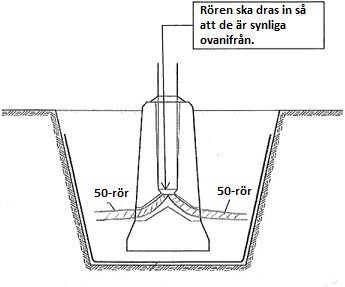

  Bild: Instruktion för rördragning
