Stolpcentral och kopplingslåda

Stolpcentral

I stolpar, pollare och kopplingslådor ska som standard användas beröringsskyddade kompletta stolpinsatser för TN-C 10 A med jordgaffel, t.ex. Fingal Johnsson STS-1-4 MK eller likvärdig.

• Installation:Ska vara överskådlig, välordnad och logisk.

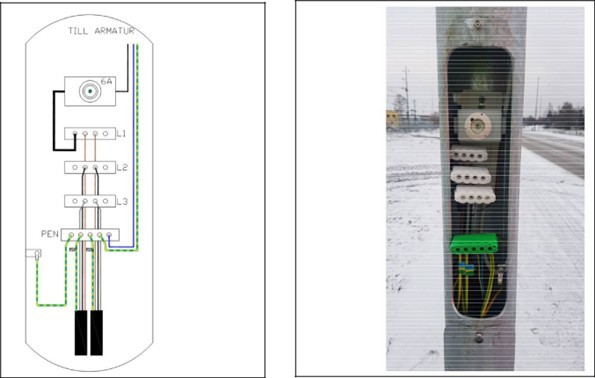

• Kopplingslayout (uppifrån och ned, se bild):



  • L1 (brun)

  • L2 (svart)

  • L3 (grå/vit)

  • PEN

• Skyddsjordsförbindelse:

  • Gröngul MK 10 mm², ca 300 mm lång

  • Kabelsko påpressad och fäst med rostfri syrafast M6-skruv och fjäderbricka

• Säkringar

  • En säkring per armatur

  • Max tre säkringar per stolpe

Kopplingslåda

• Använd Ensto E-KM 200 alternativt SL-160

• En eller flera stolpinsatser monteras i lådan

• Lådan kan även användas för matning till busskurer

  • Ska då innehålla jordfelsbrytare med personskyddsautomat
